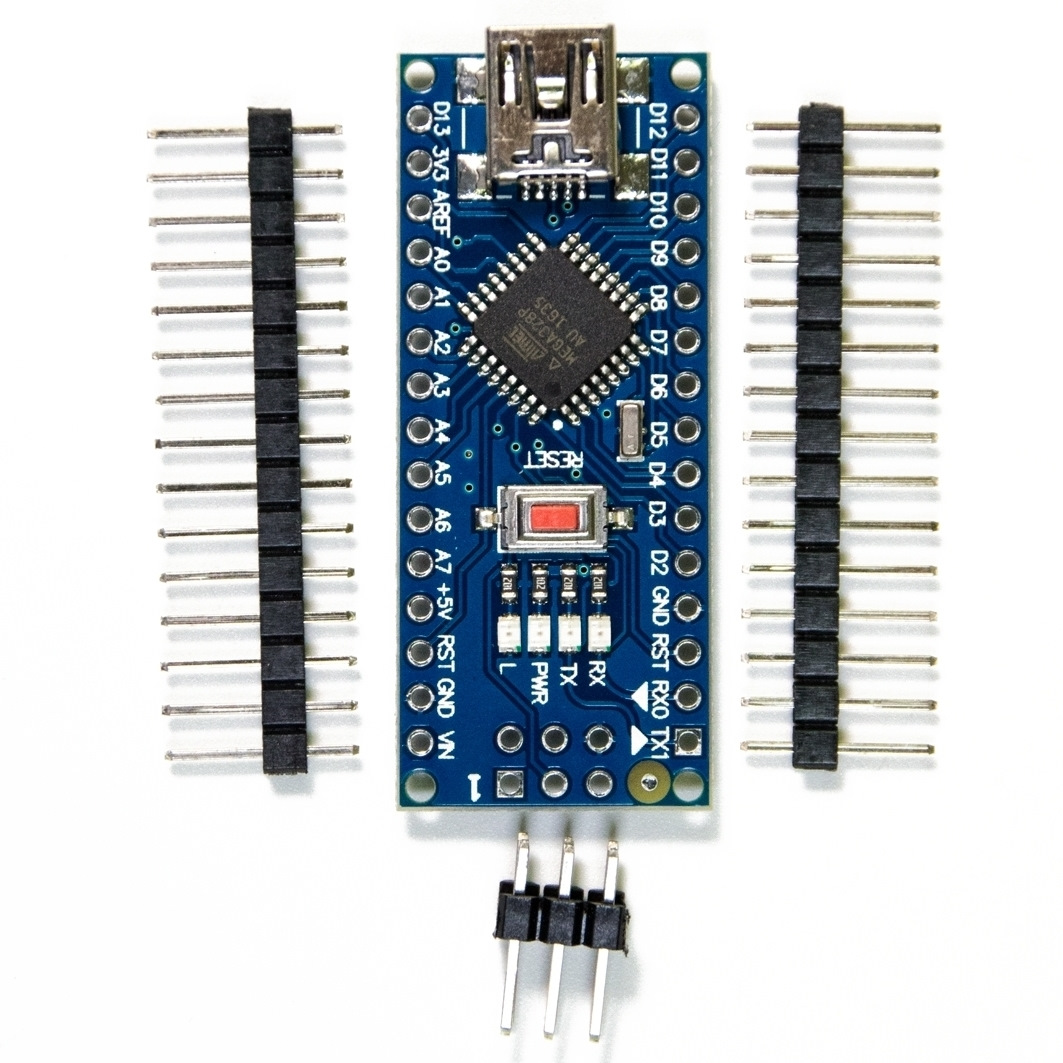

Arduino Nano V3.0 - это маленькое, готовое к использованию и хорошо работающее с макетными платами устройство, разработанное на микроконтроллере ATmega328.

Миниатюрный модуль на основе популярного микроконтроллера ATMEGA328P.
Оптимально подходит для макетирования с применением беспаечных макетных плат, контакты выведены на две линейки по краям платы, шаг выводов 2,54мм, расстояние между линейками 15мм.
Встроенный bootloader и преобразователь USB <> COM на базе микросхемы CH340, позволяет обновлять прошивку без использования программатора, единственным нажатием кнопки на компьютере. Однако, при необходимости, может быть "прошит" и любым стандартным программатором со стандартным 6-выводным интерфейсом ISP.
Nano 3.0 (CH340G) является аналогом распространенных модулей Nano 3.0, и отличается от них лишь переработанной схемой преобразователя USB <> COM, интегрированного на плату. Вместо микросхемы FT232RL производства FTDI, в этой версии модуля применена микросхема CH340G, производства WCH.

Характеристики:
Микроконтроллер: ATmega328P
Напряжение ядра (логические уровни): +5 вольт.
Напряжение питания по входу VIN (рекомендуемое): +7...+12 вольт.
Предельно допустимый потенциал напряжения питания по входу VIN: +6...+20 вольт.
Цифровых входов/выходов: 14 (6 из которых позволяют аппаратно выводить PWM / ШИМ).
Cветодиоды: Питание, Rx(приём), Tx(Передача).
Входов АЦП: 8.
Максимально допустимый втекающий/вытекающий ток выводов: 40 мА.
ППЗУ (Flash Memory): 32 кБайт, из которых 2 кБ используется под загрузчик (bootloader).
ОЗУ (SRAM): 2 кБайт (встроено в ATmega328P)
EEPROM: 1 Кб (встроено в ATmega328P)
Тактовая частота 16 МГц стабилизирована кварцем.
Готовый модуль.
Миниатюрные размеры: 45 х18 мм.
Вес модуля 6 гр.
